SW-300DA迷你振动滚珠开关

分类: 震动开关·滚珠开关发布时间: 2010-12-25 23:43

◆ 产品介绍 1、SW-300DA为滚珠型倾斜感应单方向性触发开关。 2、产品当向铜帽端(无引脚端)倾斜、倾斜角大于15度時，為开路OFF状态，当产品水平状态发生倾斜改变，触发端（镀金引脚端C）低于水平倾斜角大于15度角時，为闭路ON状态。 3、水平放置时，晃动可易触发。而金色脚向上时，晃动不易触发。 4、本规格产品为完全密封式封裝，可防水、防尘。 5、在正常使用状态下，开关寿命可达10万次

◆ 产品介绍

1、SW-300DA为滚珠型倾斜感应单方向性触发开关。

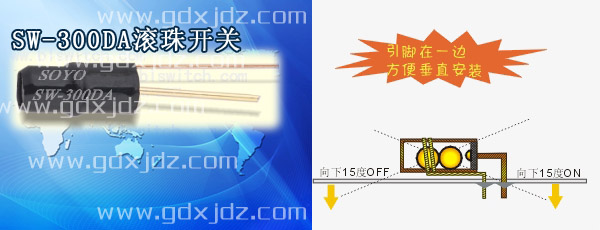

2、产品当向铜帽端(无引脚端)倾斜、倾斜角大于15度時，為开路OFF状态，当产品水平状态发生倾斜改变，触发端（镀金引脚端C）低于水平倾斜角大于15度角時，为闭路ON状态。
3、水平放置时，晃动可易触发。而金色脚向上时，晃动不易触发。
4、本规格产品为完全密封式封裝，可防水、防尘。
5、在正常使用状态下，开关寿命可达10万次

◆ 电器特性

封装	电压	电流	导通时间	闭路电阻	开路电阻	耐温
密封型	12v	5mA	2ms	＜10 ohm	＞10M ohm	80 'C

◆ 材料列表

	名称	材质及特性
1	铜管	黄铜管底层镀镍表层镀银
2	导针	黄铜底层镀镍-表层镀金
3	滚珠	不锈钢珠镀银或镀金
4	热收缩管	PE热收缩管/PET热收缩管
5	封口胶粒	PC

◆ 焊接特性

◆ 焊锡：含锡量100% ◆ 焊接温度：260℃±10℃

◆ 焊接时间：2-2.5秒 ◆ 不可使用强酸、碱性助焊剂

◆ 外观尺寸
